route statique recaptulative
La récapitulation de réseaux en une seule adresse et un seul masque peut s'effectuer en trois étapes
Étape 1:

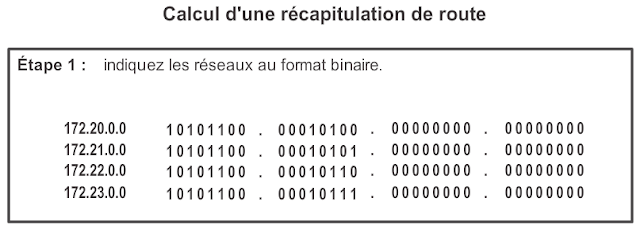

converte les réseaux au format binaire. La Figure 1 présente les réseaux 172.20.0.0/16 à 172.23.0.0/16 au format binaire.
Étape 2:
Comptez le nombre de bits correspondants les plus à gauche pour déterminer le masque de la route récapitulative.

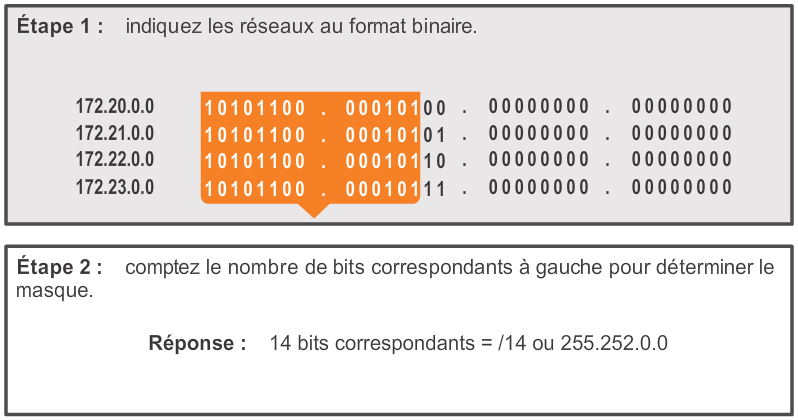

La Figure 2 met en évidence les 14 bits correspondants les plus à gauche. Il s'agit du préfixe, ou du masque de sous-réseau, de la route récapitulée : /14 ou 255.252.0.0.
Étape 3:
Copiez les bits correspondants, puis ajoutez les bits zéro pour déterminer l'adresse réseau récapitulée. La figure 3 montre que les bits correspondants comportant des zéros à la fin permettent d'obtenir l'adresse 172.20.0.0. Les quatre réseaux (172.20.0.0/16, 172.21.0.0/16, 172.22.0.0/16 et 172.23.0.0/16) peuvent être récapitulés en une seule adresse réseau avec son préfixe 172.20.0.0/14.

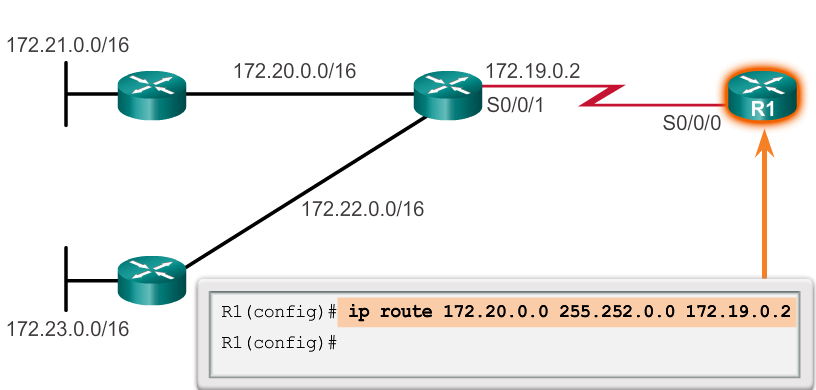

La Figure 4 montre R1 configuré avec une route statique récapitulative permettant d'atteindre les réseaux 172.20.0.0/16 à 172.23.0.0/16.
